spezifische Kühlleistung: 100 - 2.500 W/m

Nenngröße: BG1 (H=300mm), BG2 (H=500mm)

Nennlänge: 800-2.400mm

• Das Funktionsprinzip der Schwerkraftkühlung beruht auf der unterschiedlichen

  Dichte von warmer und kalter Luft.

• Warme Raumluft im Deckenbereich des Raums strömt durch die mit

  Kaltwasser beaufschlagte Schwerkraftkühleinheit und wird in dieser abgekühlt.

  Im hinter der Schwerkraftkühleinheit situierten Fallschacht strömt die gekühlte

  Luft in den Bodenbereich und wird dort wieder dem Raum zugeführt. Die

  Luftein- und Austrittsöffnungen können optional mit optisch ansprechenden

  Rosten verkleidet werden.

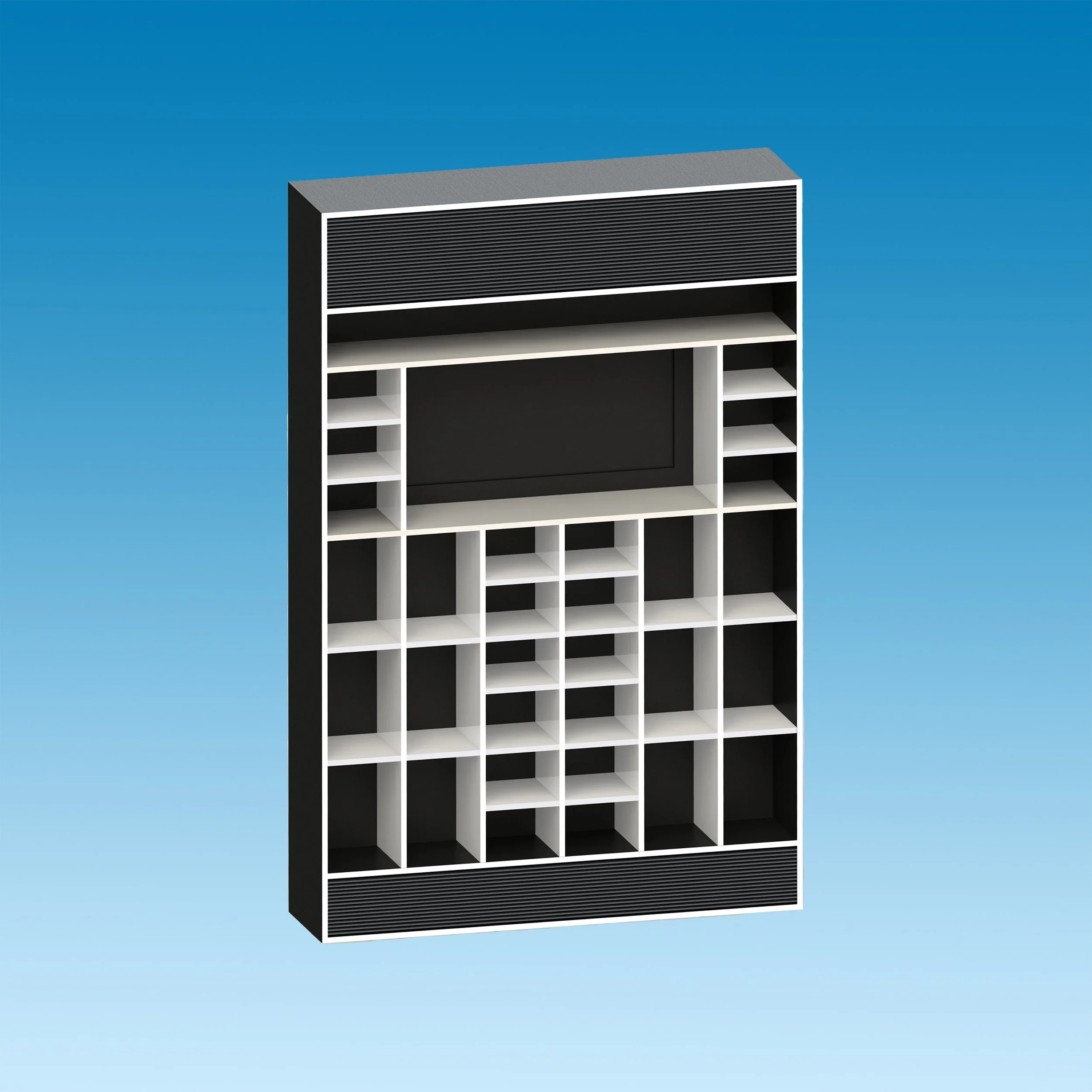

• Der Fallschacht kann beispielsweise hinter Möbelstücken situiert oder im

  Trockenbau integriert werden.

• Generell ist die Schwerkraftkühlung für einen „trockenen Betrieb“ ohne

  anfallendes Kondensat konzipiert, ist jedoch aus Sicherheitsaspekten mit

  einer Kondensatwanne ausgestattet um Schäden durch eventuell anfallendes

  Kondenswasser zu vermeiden.

• Aus regeltechnischer Sicht erfolgt die Leistungsregelung über bauseitige

  Ventile und es sollte je Raum zumindest ein Taupunktfühler am Vorlauf

  eingesetzt werden.

• Die Leistung der Einheit ist grundsätzlich von folgenden Faktoren abhängig:

  - mittlere Temperaturdifferenz ΔJm (mittlere Kaltwassertemperatur minus

  Lufteintrittstemperatur in die Einheiten)

  - effektive Fallschachthöhe

  - Fallschachttiefe

  - Abstände der Abtrennungen im Fallschacht

  - Fallschachtausführung (Oberflächenbeschaffenheit, Dichtheit)

  - freier Querschnitt der Luftein- und Luftaustrittsverkleidungen

• Es besteht ebenfalls die Möglichkeit über den Fallschacht dem Raum Frischluft

  zuzuführen. Dies hat den positiven Nebeneffekt, dass dadurch die Leistung der

  Einheit erhöht wird.
